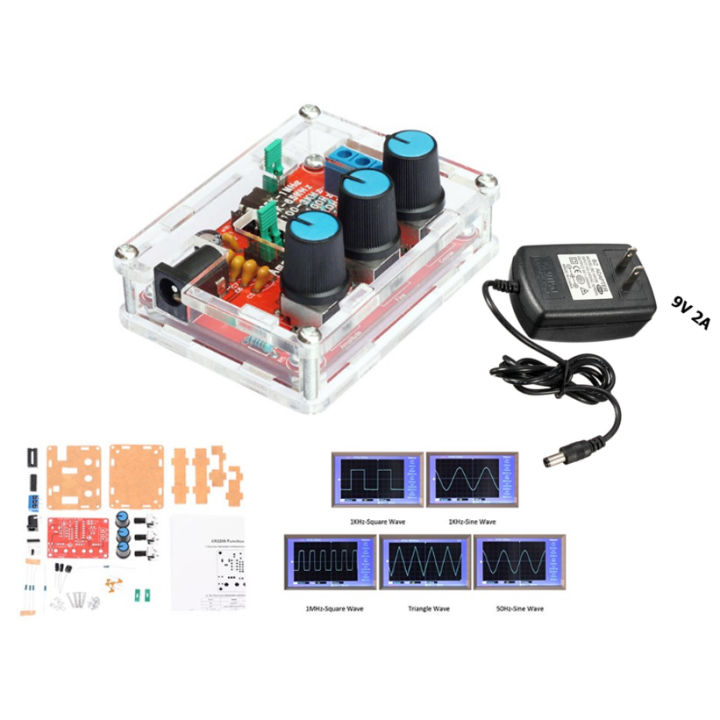

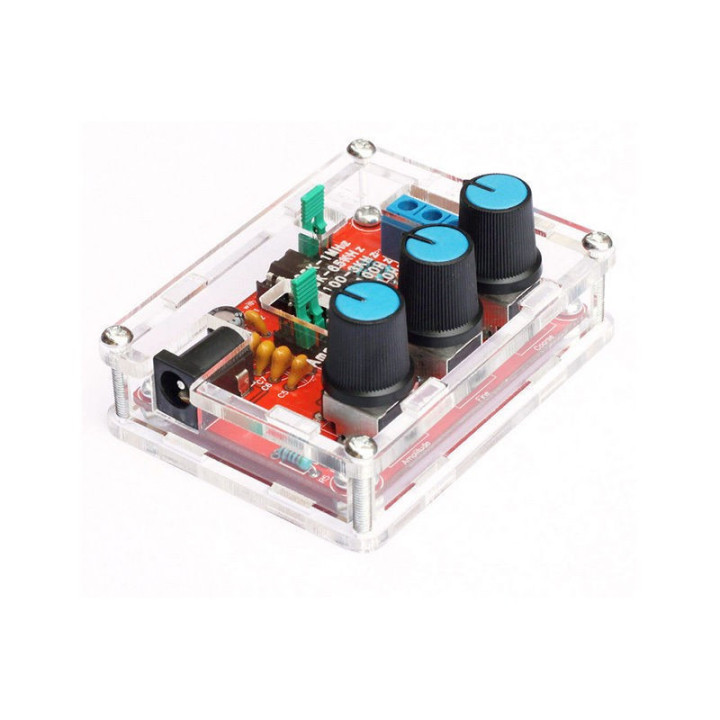

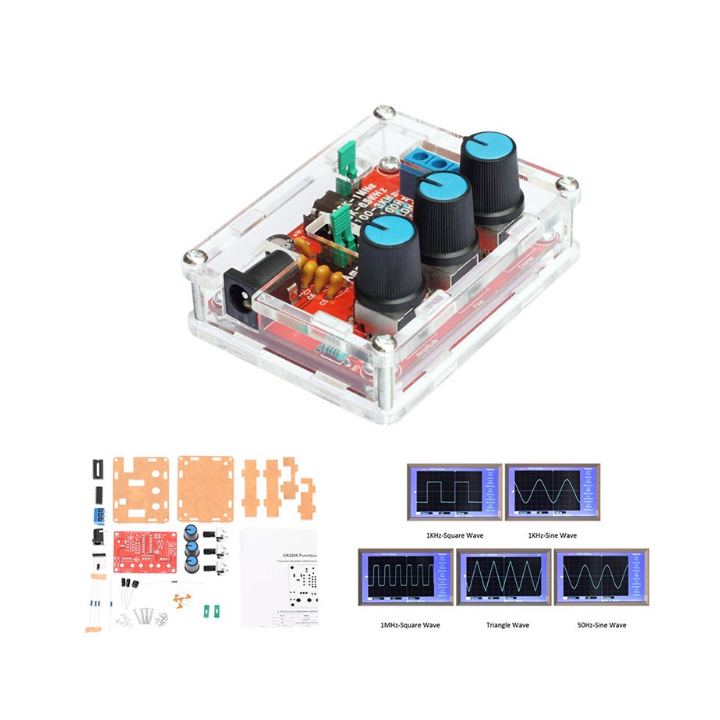

Generador de funciones XR2206 armado con fuente de energia 9V 2A

Descripción:

caracteristicas:

Alta precisión, puede generar sinusoidal / Triángulo / cuadrado las ondas.

Rango de frecuencia de salida: 1 hz-1mhz y ajustable frecuencia y la amplitud

Amplio rango de fuente de alimentación, el uso 9 – 12 V de alimentación externa o batería de 9V.

Especificaciones:

Voltage: 9-12V DC Input
Formas de onda: cuadrada, sinusoidal y triangular
Impedancia: 600 Ohm + 10%
Frecuencia: 1Hz - 1MHz

ONDA SINUSOIDAL:
Amplitud: 0 - 3V a la entrada de 9V DC
Distorsión: Menos del 1% (a 1kHz)
Planitud: + 0.05dB 1Hz - 100kHz

ONDA CUADRADA:
Amplitud: 8V (sin carga) a la entrada de 9V DC
Tiempo de subida: Menos de 50ns (a 1kHz)
Tiempo de caída: Menos de 30ns (a 1kHz)
Simetría: Menos del 5% (a 1kHz)

ONDA DEL TRIÁNGULO:
Amplitud: 0 - 3V a la entrada de 9V DC
Linealidad: Menos del 1% (hasta 100kHz) 10mA

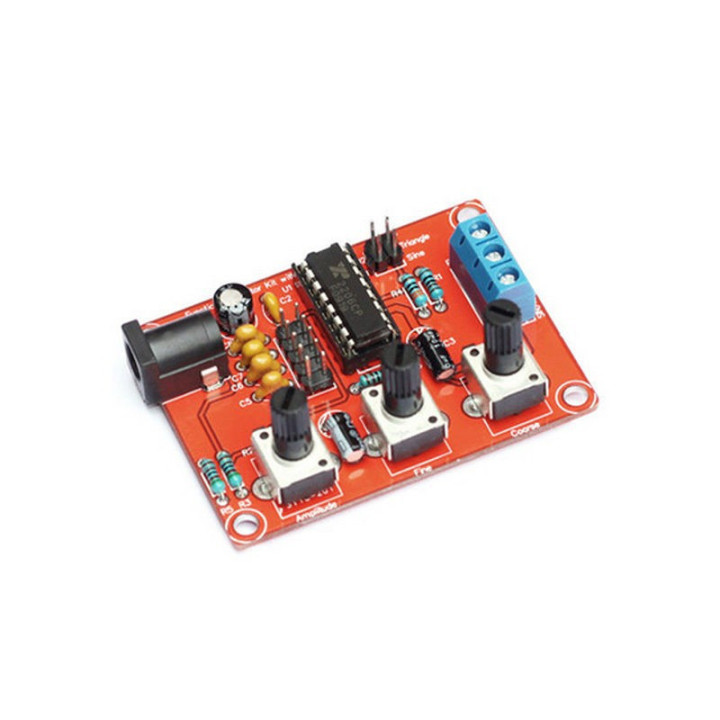

Tamaño de la PCB: cerca de 6.10 * 4.50cm / 2.40 "* 1.77"

Contenido:

1 x Generador de funciones

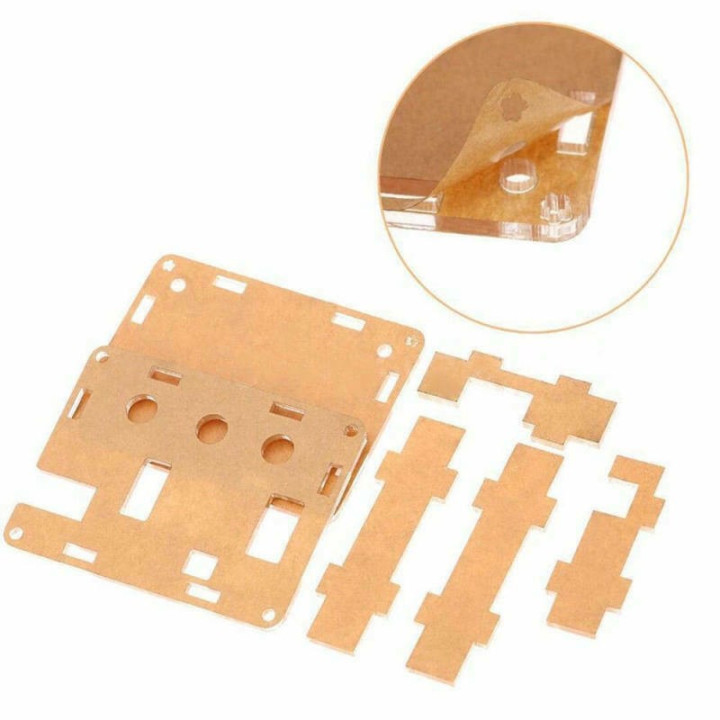

1 x Estuche de protección

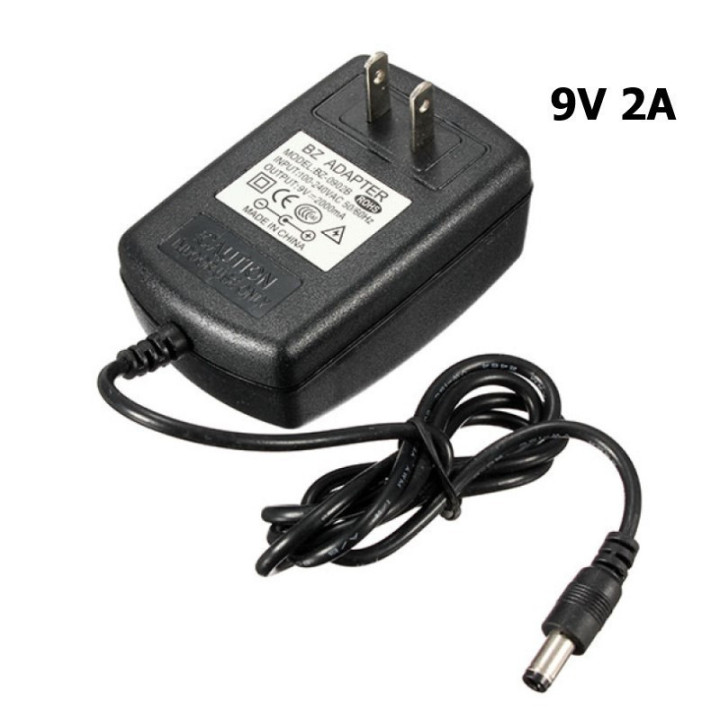

1 x Fuente de energia 9V 2A
