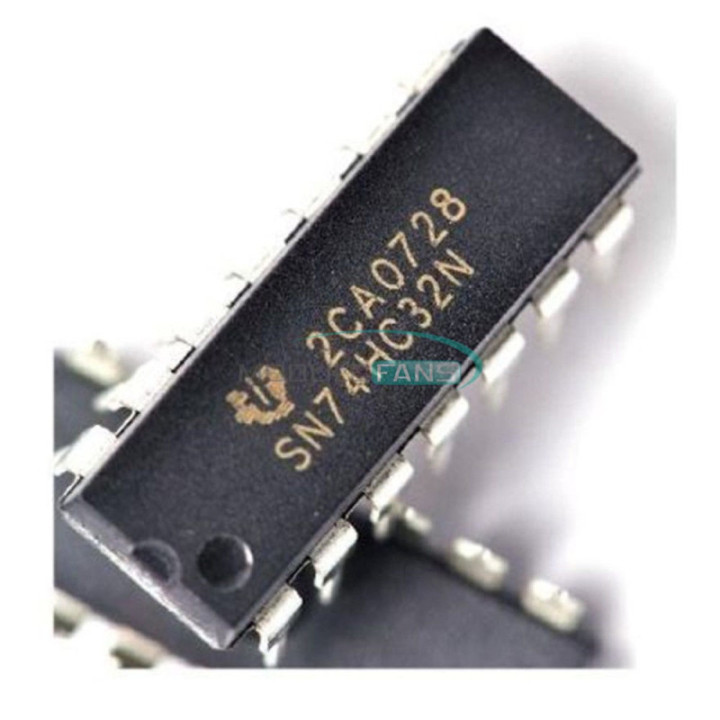

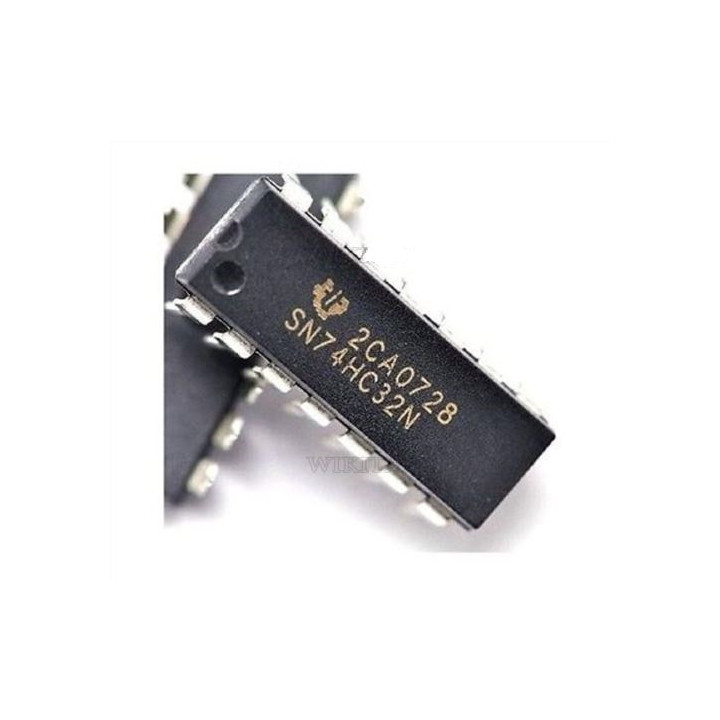

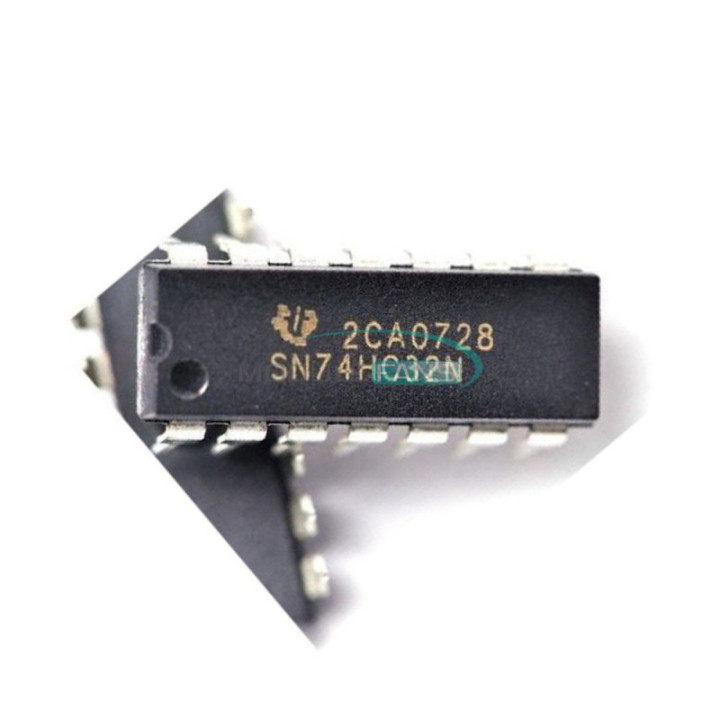

Compuerta lógica OR SN74HC32N

Descripción

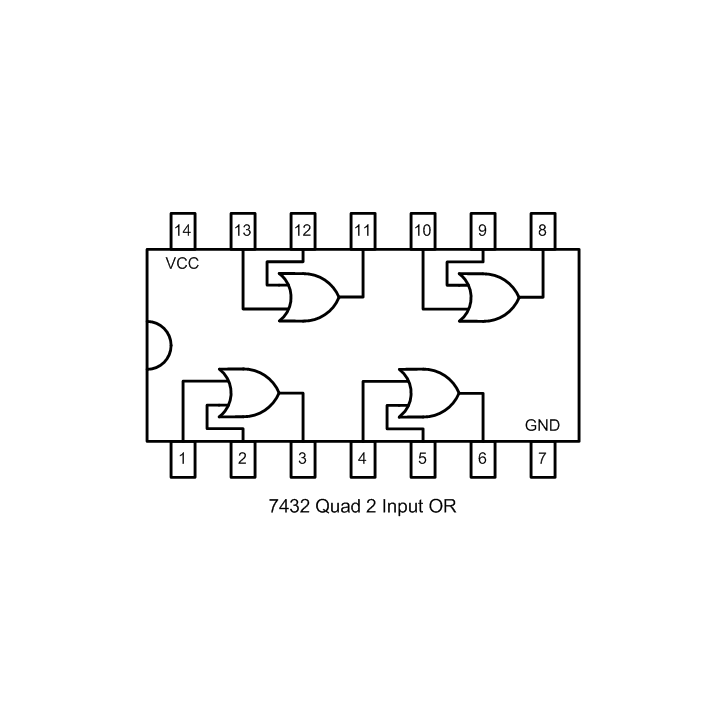

El circuito integrado CMOS 74HC32 cuenta de cuatro compuertas OR con dos entradas cada una. El SN74HC32N consta de 2 de entrada de 4-O puerta independiente. Se realiza la función booleana Y = (A • B ) o Y = A + B en lógica positiva. Las salidas se pueden controlar hasta 10 cargas LSTTL.

Bajo consumo de energía, 20uA máximo ICC

TPN típico de 8ns

Mas o menos 4mA Accionamiento de salida a 5V

Corriente de entrada baja de 1uA (máximo)

Aplicaciones: Industrial

Especificaciones:

Tipo: CMOS

Familia: 74HC

Tipo de circuito lógico:  OR

Número de Entradas: 2

Tensión de alimentación máxima: 6 V

Tensión de alimentación mínima: 2 V

Corriente de salida: 5.2 mA

Temperatura de funcionamiento mínima: -40C

Temperatura de funcionamiento máxima: 85C

Encapsulado DIP

14 pines

Modelo:60K6836

Contenido:

1 x Compuerta lógica OR 74HC32N
