Tarjeta de desarrollo y programador Altera FPGA EP2C5T144

Descripción;

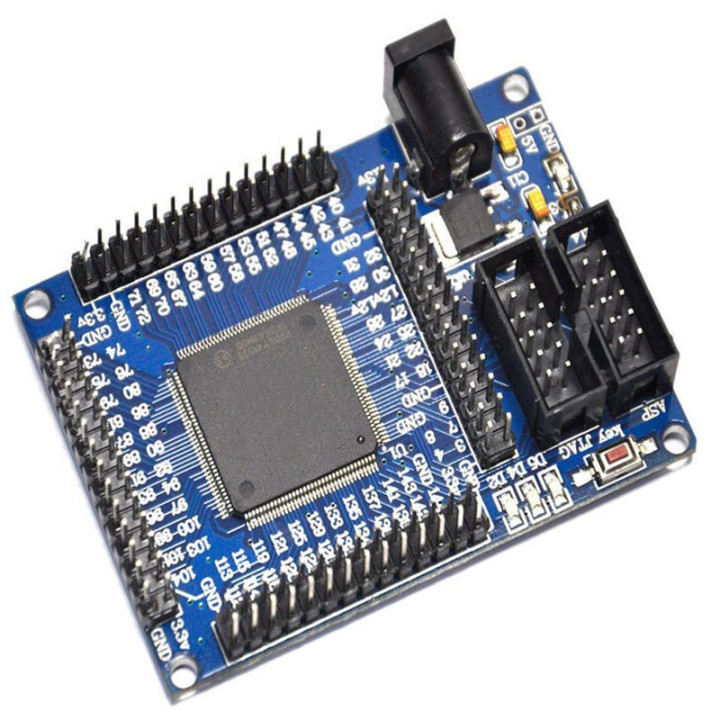

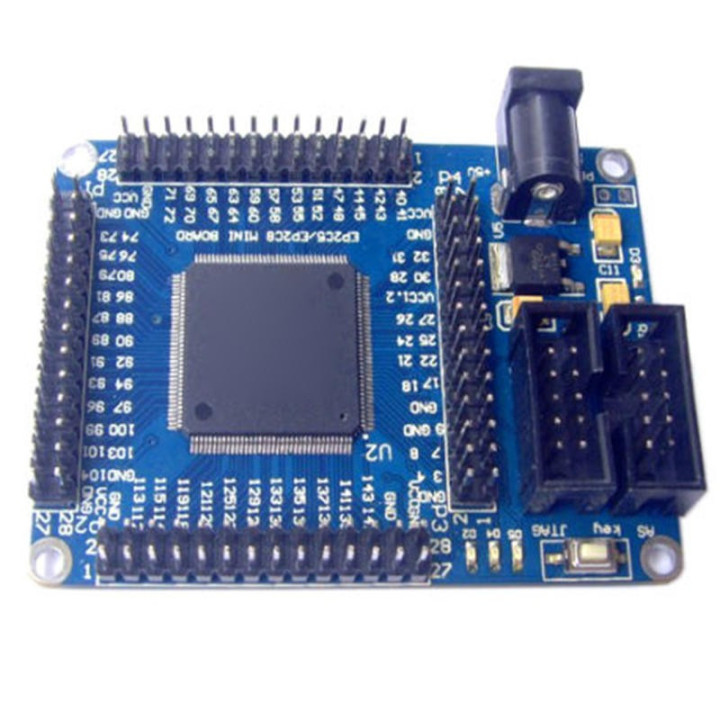

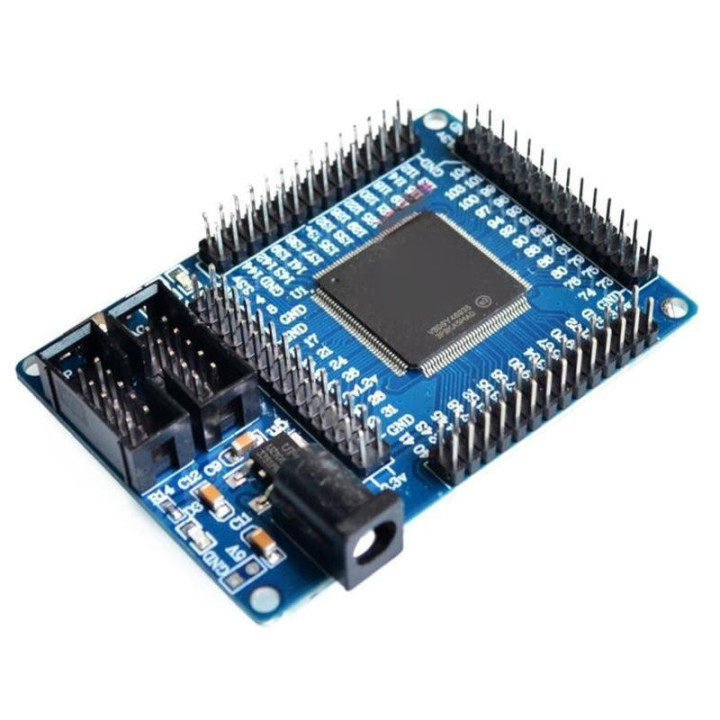

Utilizando el chip Cyclone IIEP2C5T144 de ALTERA Company como el sistema mínimo básico, el FPGA se integra fácilmente en el sistema real.
Complete el control lógico simple, la adquisición de datos, el procesamiento de señales, los cálculos matemáticos y otras funciones.
La placa base El chip FPGA conecta todos los cables, la placa puede directamente en la placa de aplicación, la placa de fuente de alimentación de 5 V se puede introducir a través del tomacorriente y también se puede introducir a través de la matriz de filas.

Tamaño compacto: 6cm x8cm.

Configuración de hardware:

A bordo del chip EP2C5T144.
El chip EPROM adopta EPCS4 con 4Mbit.

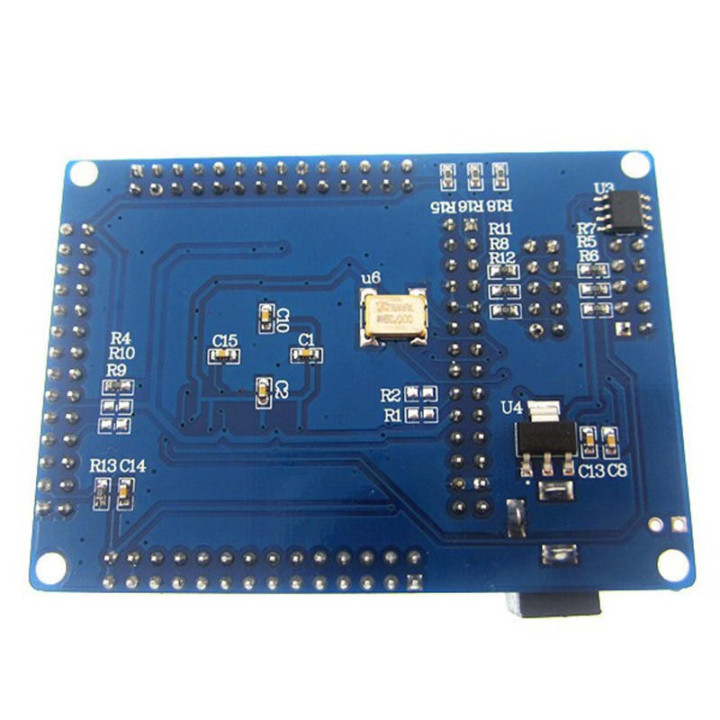

a bordo 50M ACTIVE CRYSTAL (en la parte posterior).
Usando tomacorriente de gran potencia, y fuente de alimentación de 5V
Tiene indicador de encendido y interruptor de reinicio.
A bordo de 3 SMD LED, puede hacer los experimentos de prueba de LED.
Todos los puertos IO y los pines del reloj se conectan a través de estas interfaces y pueden extenderse a cualquier memoria y periférico.
La placa utiliza condensadores de tantalio de alta calidad para el filtrado de la fuente de alimentación.
Apoyar el desarrollo de la CPU embebida NiosII.

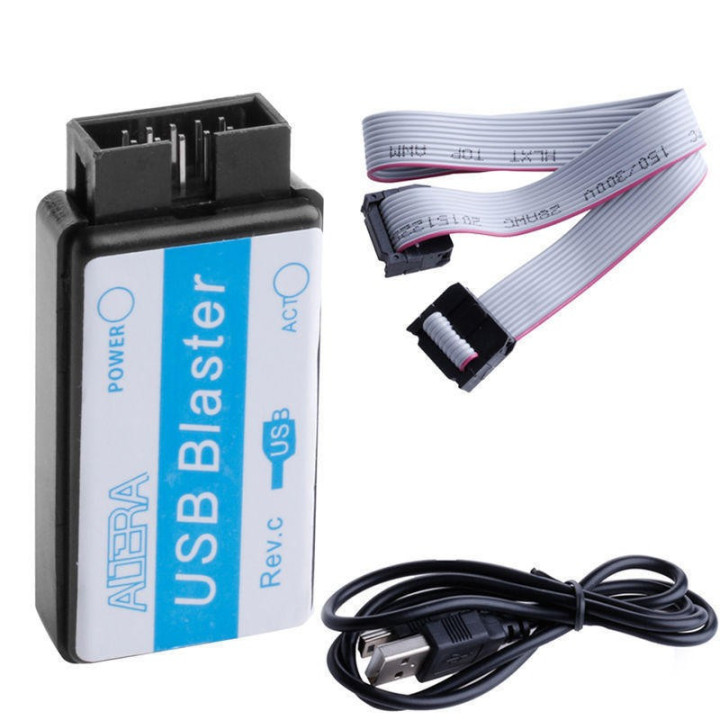

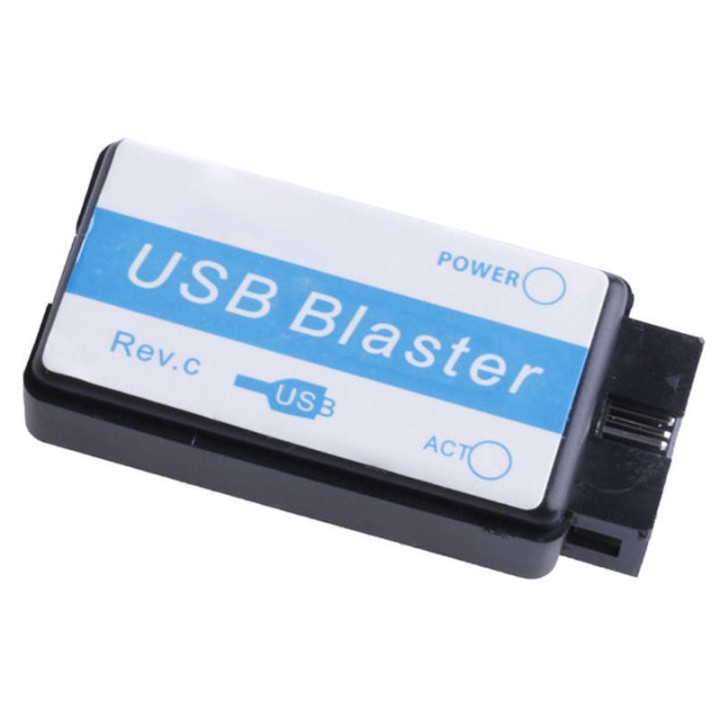

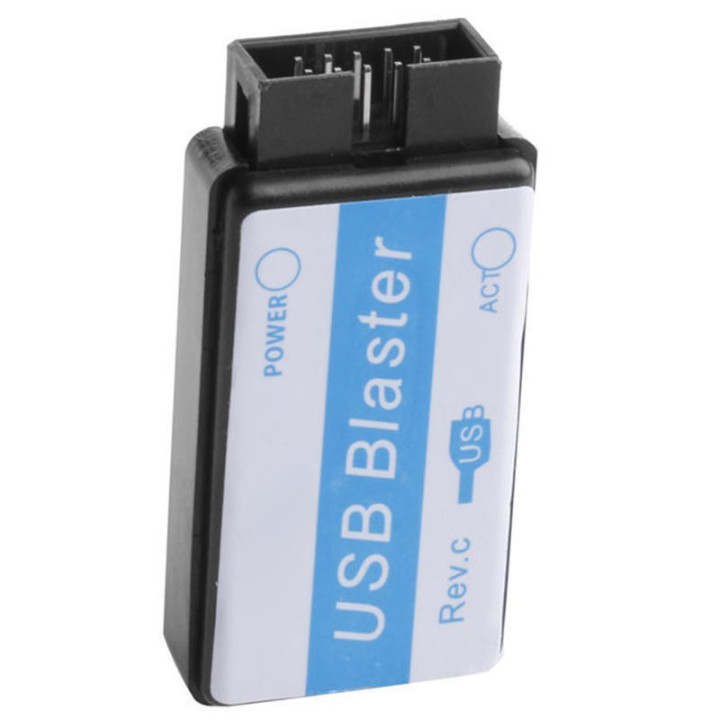

Programador Altera

Totalmente compatible con Altera USB-Blaster original.
Voltaje objetivo admitido: 1.0V-5.5V.
Apoya a todos los desarrolladores de ALTERA.
CPLD: MAX 3000A 、 MAX 7000A 、 MAX 7000B 、 MAX 7000S 、 MAX 9000 、 MAX 9000A y MAX II.
FPGA: Stratix 、 Stratix II 、 Stratix GX 、 Ciclón 、 Ciclón II 、 Ciclón III 、 ACEX 1K 、 APEX II 、 APEX 20K
APEX 20KE 、 APEX 20KC 、 FLEX 10K 、 FLEX 10KE 、 FLEX 10KA 、 FLEX 6000 、 FLEX 8000 、 EPCS1 、 EPCS4 、 EPCS16 、 EPCS64EPC1 、 EPC4 、 EPC8 、 EPC8.
Soporte: JTAG, AS, Modo PS.
Soporta la depuración basada en el núcleo incrustado de NiosII.
¿Es compatible con Quartus II SignalTap? Analizador lógico II (para análisis lógico).
Alto rendimiento, 6 veces más rápido que ByteBlasterII.
Interfaz USB con estado y LED de encendido.
Tamaño: 5,5 cm x 2,8 cm x 1,5 cm - 2.17 pulgadas x 1.1 pulgadas x 0.59 pulgadas.

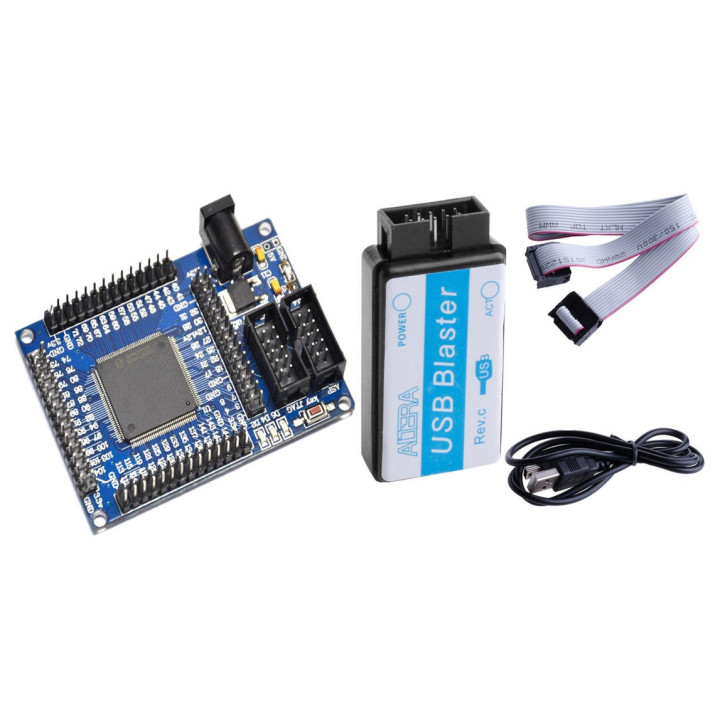

Incluye:

1x tarjeta de Desarrollo de Altera.
1x programador USB BLASTER.
1x cable USB.
1x cable de conexión JTAG de 10 clavijas.
